| رقم الطراز: | جي دبليو إم-038 |
| الـ MOQ: | 100 |
| السعر: | USD0.50~3.00 |
| تفاصيل التعبئة: | البليت مع الكرتون |
| Payment Terms: | L / C ، T / T |

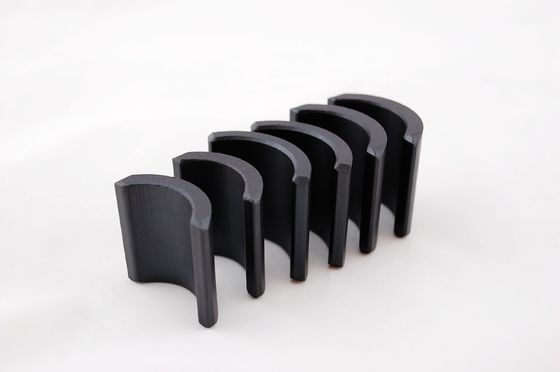

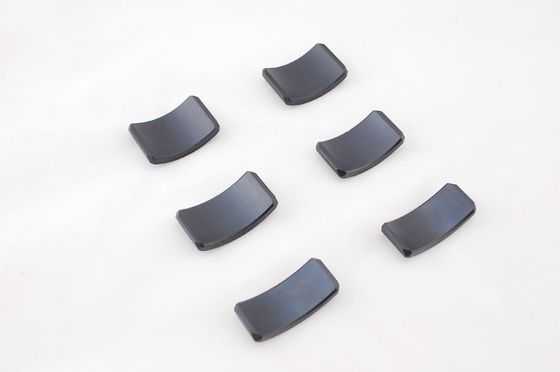

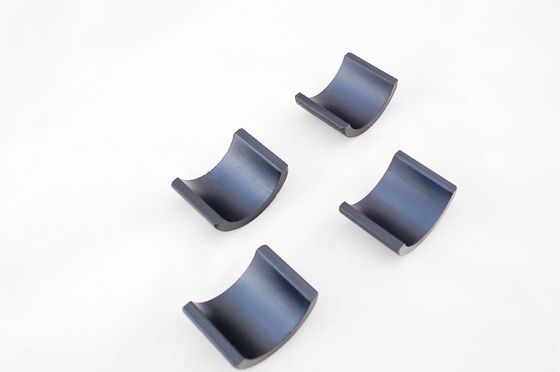

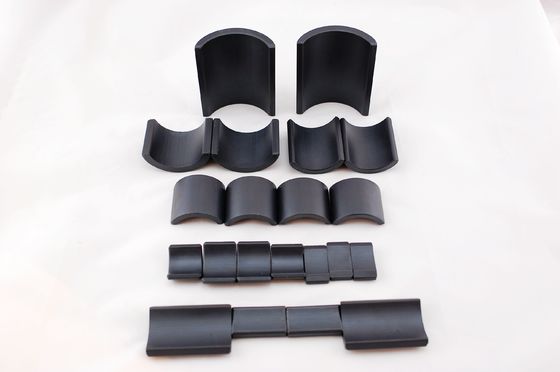

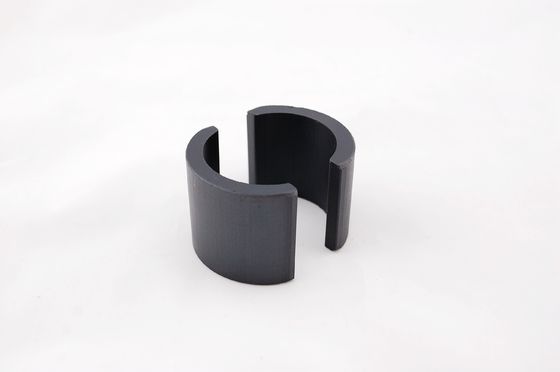

مغناطيس القوس الثنائي ذو الأداء العالي Y35~Y40/FB9B/HF32/32 التطبيق في المحرك الكهربائي
وصف المنتجات
مغناطيس قوس الفيرريت، المعروف أيضا باسم مغناطيس قوس الفيرريت، هو نوع من المغناطيس الدائم المصنوع من مادة السيراميك تسمى الفيرريت.مغناطيسات الفيرريت تتكون من أكسيد الحديد (Fe2O3) وعناصر أخرى مثل السترونسيوم (Sr) أو الباريوم (Ba)وهي معروفة بتكلفتها المنخفضة، والإكراه العالي، ومقاومة ممتازة لعدم المغناطيسية.
مغناطيس قطاع القوس يشير إلى الشكل المحدد للمغناطيس ، وهو منحني أو على شكل قوس. تستخدم هذه المغناطيسات عادة في التطبيقات التي تتطلب مجال مغناطيسي منحني أو دائري ،مثل في المحركات الكهربائية، مولدات، مكبرات الصوت، والفاصلات المغناطيسية.
يتم تصنيع مغناطيسات قطعة قوس الفيرريت عن طريق تجميد مادة مغناطيس الفيرريت إلى الشكل المطلوب.تتضمن عملية التجمد تضخيم مادة الفيريت المسحوقة في قالب ثم تسخينها عند درجات حرارة عالية لدمج الجزيئات معابعد التجفيف، يتم مغناطيسية المغناطيسية إلى حالتها المغناطيسية النهائية.
مغناطيسات الفيريت لديها طاقة مغناطيسية منخفضة نسبيا مقارنة بأنواع أخرى من المغناطيسات، مثل مغناطيسات النيوديميوم. ومع ذلك، فإنها توفر مزايا من حيث فعالية التكلفة،استقرار الحرارة، ومقاومة التآكل. تستخدم مغناطيسات قطاع قوس الفيريت على نطاق واسع في مختلف الصناعات بسبب قدرتها على تحمل التكاليف والأداء المرضي في العديد من التطبيقات.
| الدرجة | بر | Hcb | Hcj | (BH) max | درجة مماثلة | ||||||
| SJ/T104 | م.ت | جيس | kA/m | أوف | kA/m | أوف | kJ/m3 | م.غ.و. | اليابان | أمريكا | ألمانيا |
| 10-2016 | TDK | MMPA | HF | ||||||||
| Y8T | 200-235 | 2000 - 2350 | 125-160 | 1570-2010 | 210-280 | 2640-3520 | 6.5-95 | 0.82-119 | FB1A | C1 | HF8/22 |
| Y25 | 360-400 | 3600-4000 | 135-170 | 1700-2140 | 140-200 | 1760-2520 | 22.5-280 | 2.83-352 | HF24/16 | ||
| Y26H-1 | 360-390 | 3600-3900 | 200-250 | 2520-3140 | 225-255 | 2830-3200 | 23.0-28.0 | 2.89-352 | FB3X | HF24/23 | |
| Y28 | 370-400 | 3700-4000 | 175-210 | 2200-2640 | 180-220 | 2260-2760 | 26.0-30.0 | 3.27-377 | C5 | HF26/18 | |
| Y28H-1 | 380-400 | 3800-4000 | 240-260 | 3015-3270 | 250-280 | 3140-3520 | 27.0-30.0 | 3.39-377 | FB3G | C8 | HF28/26 |
| Y28H-2 | 360-380 | 3600-3800 | 271-295 | 3405-3705 | 382-405 | 4800-5090 | 26.0-28.5 | 3.27-358 | FB6E | C9 | HF24/35 |
| Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3450 | 235-290 | 2950-3650 | 27.0-31.5 | 3.39-396 | FB3N | HF28/24 | |
| Y30H-2 | 395-415 | 3950-4150 | 275-300 | 3450-3770 | 310-335 | 3900-4210 | 27.0-320 | 3.39-402 | (FB5DH) | C10 ((C8A) | HF28/30 |
| Y32 | 400-420 | 4000-4200 | 160-190 | 2010-2400 | 165-195 | 2080-2450 | 30.0-335 | 3.77-421 | FB4A | HF30/16 | |
| Y32H-1 | 400-420 | 4000-4200 | 190-230 | 2400-2900 | 230-250 | 2900-3140 | 31.5-35.0 | 3.96-440 | HF32/17 | ||
| Y32H-2 | 400-440 | 4000-4400 | 224-240 | 2800-3020 | 230-250 | 2900-3140 | 31.0-340 | 3.89-427 | FB4D | HF30/26 | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.96-440 | HF32/22 | ||
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3400 | 250-275 | 3140-3450 | 31.5-35.0 | 3.96-440 | (FB5D) | HF32/25 | |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4210 | 31.8-350 | 4.0-440 | FB6B | C12 | HF30/32 |
| Y34 | 420-440 | 4200-4400 | 250-280 | 3140-3520 | 260-290 | 3270-3650 | 32.5-360 | 4.08-4.52 | C8B | HF32/26 | |
| Y35 | 430-450 | 4300-4500 | 230-260 | 2900-3270 | 240-270 | 3015-3400 | 33.1-382 | 4.16-480 | FB5N | C11 ((C8C) | |
| Y36 | 430-450 | 4300-4500 | 260-290 | 3270-3650 | 265-295 | 3330-3705 | 35.1-383 | 4.41-4.81 | FB6N | HF34/30 | |
| Y38 | 440-460 | 4400-4600 | 285-315 | 3580-3960 | 295-325 | 3705-4090 | 36.6-40.6 | 4.60-510 | |||
| Y40 | 440-460 | 4400-4600 | 315-345 | 3960-4340 | 320-350 | 4020-4400 | 37.6-416 | 4.72-5.23 | FB9B | HF35/34 | |
| Y41 | 450-470 | 4500-4700 | 245-275 | 3080-3460 | 255-285 | 3200-3580 | 38.0-42.0 | 4.77-5.28 | FB9N | ||
| Y41H | 450-470 | 4500-4700 | 315-345 | 3960-4340 | 385-415 | 4850-5220 | 38.5-425 | 4.84-534 | FB12H | ||
| Y42 | 460-480 | 4600-4800 | 315-335 | 3960-4210 | 355-385 | 4460-4850 | 40.0-44.0 | 5.03-5.53 | FB12B | ||
| Y42H | 460-480 | 4600-4800 | 325-345 | 4080-4340 | 400-440 | 5020-5530 | 40.0-44.0 | 5.03-5.53 | FB14H | ||
| Y43 | 465-485 | 4650-4850 | 330-350 | 4150-4400 | 350-390 | 4400-4900 | 40.5-455 | 5.09-572 | FB13B | ||
مخطط تدفقات الإنتاج
التطبيق
تستخدم مغناطيسات قطاع القوس الفيرريت على نطاق واسع في تطبيقات مختلفة حيث يتطلب المجال المغناطيسي المنحني أو الشكل القوس. هذه المغناطيسات مصنوعة عادة من مواد الفيرريت السيراميكية ،وهو نوع من المغناطيس الدائم ذو القوة العالية والتكلفة المنخفضةفيما يلي بعض التطبيقات الشائعة لمغناطيسات قطاع القوس الفيريتي:
المحركات والمولدات الكهربائية: تستخدم مغناطيسات قطاع القوس في المحركات والمولدات الكهربائية لتحويل الطاقة الكهربائية إلى طاقة ميكانيكية والعكس صحيح.وغالبا ما توجد في محركات حصانية جزئيةمحركات مسح الزجاج الأمامي للسيارات والأجهزة الصغيرة.
تطبيقات السيارات: يمكن العثور على مغناطيسات قطاع قوس الفيريت في مكونات السيارات مثل أنظمة التوجيه الكهربائي ، وأجهزة الاستشعار ، والمحركات.كما أنها تستخدم في مكبرات الصوت السيارات وأنظمة الصوت.
منفصلات مغناطيسية: تستخدم هذه المغناطيسات في منفصلات مغناطيسية لإزالة الملوثات الحديدية من مواد مختلفة ، مثل المنتجات الغذائية والأدوية والمواد السائبة.شكل القوس يسمح بفصل فعال وجمع الجسيمات المغناطيسية.
مكبرات الصوت: تستخدم مغناطيسات قطاع القوس في مغناطيسات مكبرات الصوت لإنتاج الصوت من خلال تحويل الإشارات الكهربائية إلى اهتزازات ميكانيكية.أنها توفر مجالا مغناطيسيا قويا للفول الصوت للتفاعل مع، مما يؤدي إلى حركة الحجاب الحاجز للمتحدث.
التصوير بالرنين المغناطيسي (MRI): في أجهزة التصوير بالرنين المغناطيسي، تستخدم مغناطيسات قطعة قوس الفيريت كجزء من نظام الحقل المغناطيسي الثابت.هذه المغناطيسات تخلق مجالا مغناطيسيا قويا ومتساويا لتنسيق البروتونات في جسم المريض، مما يسمح بإنتاج صور مفصلة للتشخيص الطبي.
الارتباطات المغناطيسية: تستخدم مغناطيسات قطاع القوس في الارتباطات المغناطيسية ، والتي تستخدم لنقل عزم الدوران بين عمودين دواريين دون أي اتصال مادي.يستخدمون عادة في المضخات، الخلاطات، وغيرها من الآلات الصناعية حيث يتطلب اتصال مغلق ومتسرب.
أجهزة استشعار مغناطيسية: يمكن استخدام مغناطيسات قطاع القوس في تطبيقات مختلفة للتحسس المغناطيسي ، مثل أجهزة استشعار السرعة وأجهزة استشعار الموقف وأجهزة استشعار القرب.أنها توفر مجالا مغناطيسيا يمكن اكتشافه بواسطة أجهزة استشعار تأثير هال أو أجهزة استشعار مقاومة مغناطيسية لقياس موقف أو حركة الأجسام.
أقفال مغناطيسية وإغلاقات: يتم استخدام مغناطيسات قطاع قوس الفيريت في القفل والإغلاق لتوفير قوى احتواء مغناطيسية آمنة. يتم استخدامها عادة في أبواب الخزانات والبوابات وصناديق الأدوات ،وأنظمة مراقبة الوصول.
هذه ليست سوى أمثلة قليلة من العديد من التطبيقات التي تستخدم فيها مغناطيسات قطاع القوس الحديدي.والتنوع يجعلها مناسبة لمجموعة واسعة من الصناعات والأجهزة.
قدرة الإنتاج والشهادة
مع شهادة ISO9001:2008، IATF 16949، ونحن نقدم 80٪ من المغناطيس إلى السوق الخارجية للجودة المستقرة والسعر المعقول.
إذا كان مغناطيس الفيريت لا يمكن أن تلبي طلباتك لأداء المغناطيس يمكننا أيضا أن نقدم المواد أعلى بكثير قوة النيوديميوم و SmCo المغناطيس لك للإشارة.
|
|
