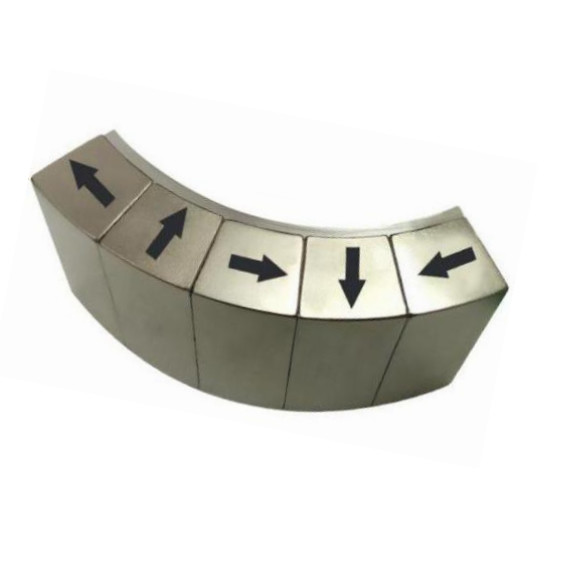

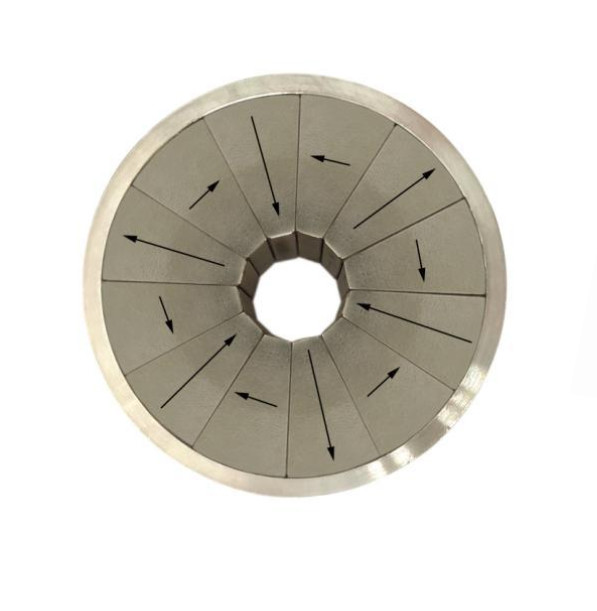

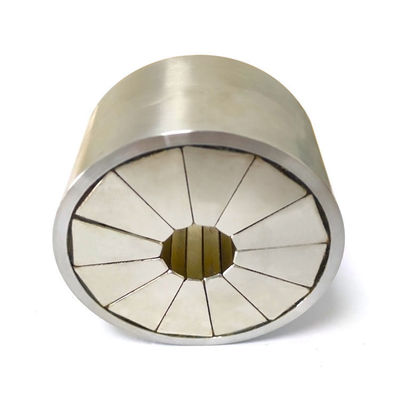

الجمعية المغناطيسية الدائمة من النيوديميوم تصميم Halbach Array ODM

مجموعة هالباخ ​​مغناطيس نيوديميوم تصميم ODM

بالمقارنة مع المحركات التقليدية ، تتمتع محركات Halbach بالمزايا التالية.

1. كثافة الطاقة

بالمقارنة مع الهندسة المعمارية التقليدية لمحرك المغناطيس الدائم ، فإن تراكب المجالات المغناطيسية المتوازية والشعاعية بعد تحلل الحلقة المغناطيسية Halbach يزيد بشكل كبير من شدة المجال المغناطيسي على الجانب الآخر ، مما يقلل بشكل فعال من حجم المحرك ويحسن كثافة الطاقة للمحرك.

2 دوار ثابت لم يعد بحاجة إلى شلال

بسبب التوافقيات التي لا مفر منها في المجال المغناطيسي للفجوة الهوائية في محركات المغناطيس الدائم التقليدية ، عادةً ما يتم استخدام المزلق لتقليل التأثير في بنية الجزء الدوار الثابت.في محرك Halbach ، نظرًا للتوزيع الجيبي الكبير للمجال المغناطيسي لفجوة الهواء والمحتوى التوافقي المنخفض ، لا يوجد مزلق في الدوار الثابت.

3. يمكن أن يكون الدوار مصنوع من مواد غير أساسية.

نظرًا لتأثير الحماية الذاتية لمغناطيس Halbach ، لم يعد توزيع المجال المغناطيسي أحادي الجانب يتطلب من الدوار اعتماد مادة مغناطيسية كمسار لها ، والتي لا توفر فقط المزيد من المواد لاختيار الدوار ، ولكنها تتيح أيضًا للنظام الحصول على عزم أقل من الجمود والتصاق أسرع.

4. ارتفاع معدل استخدام المغناطيس.

نظرًا لتقسيم مغناطيس Halbach ، تكون ** نقطة العمل المغناطيسية الخاصة به أعلى ، وعمومًا أكثر من 0.9 ، مما يؤدي إلى تحسين معدل استخدام ** المغناطيس.

5. يمكن استخدام نظام اللف المركزي.

تُستخدم اللفات الموزعة بشكل شائع في محركات المغناطيس الدائم التقليدية لتقليل القوة المحركة المغناطيسية التوافقية.في محرك Halbach ، نظرًا لتوزيع المجال المغناطيسي الجيبي العالي وتأثير المجال المغناطيسي التوافقي المنخفض ، يمكن استخدام اللف المركزي.

6. إن استخدام ترتيب مغناطيس محرك Halbach يمكن أن يقلل من تموج عزم الدوران للمحرك ، وبالتالي تقل الحاجة إلى محامل المحرك بشكل كبير.

في الممارسة العملية ، يمكن دمج أنواع مختلفة من مغناطيس Halbach وفقًا لمتطلبات المجال المغناطيسي المختلفة.

يمكن إضفاء الطابع العميل على كل هذه الترتيبات ، وفي الوقت نفسه ، يمكننا أيضًا إجراء التصميم والتصميم من أجلك.
